LCD1602 Display Keypad Shield HD44780 1602 Modul mit 2x16 Zeichen

Einsparung €0.30

Mehrmengen: 1x LCD Keypad
Preis:
Sonderpreis€6.99 Normalpreis€7.29

inkl. MwSt.

✅ Das kompakte AZ-Delivery 1602 LCD Keypad Shield verfügt über eine Anzeige mit 2x16 Zeichen und 5 analoge Steckplätze in DFRobot-Konfiguration.
✅ Dieses LCD Shield hat 6 Drucktasten zur Erstellung eines benutzerdefinierten Menü-Bedienfelds: SELECT LEFT UP DOWN RIGHT RST.
✅ Für das Keypad Shield gibt es passende Gehäuse und es lässt sich leicht einbauen.
✅ Dank des integrierten Potentiometer kann die Hintergrundbeleuchtung leicht eingestellt werden.

Important downloads and links

Beschreibung

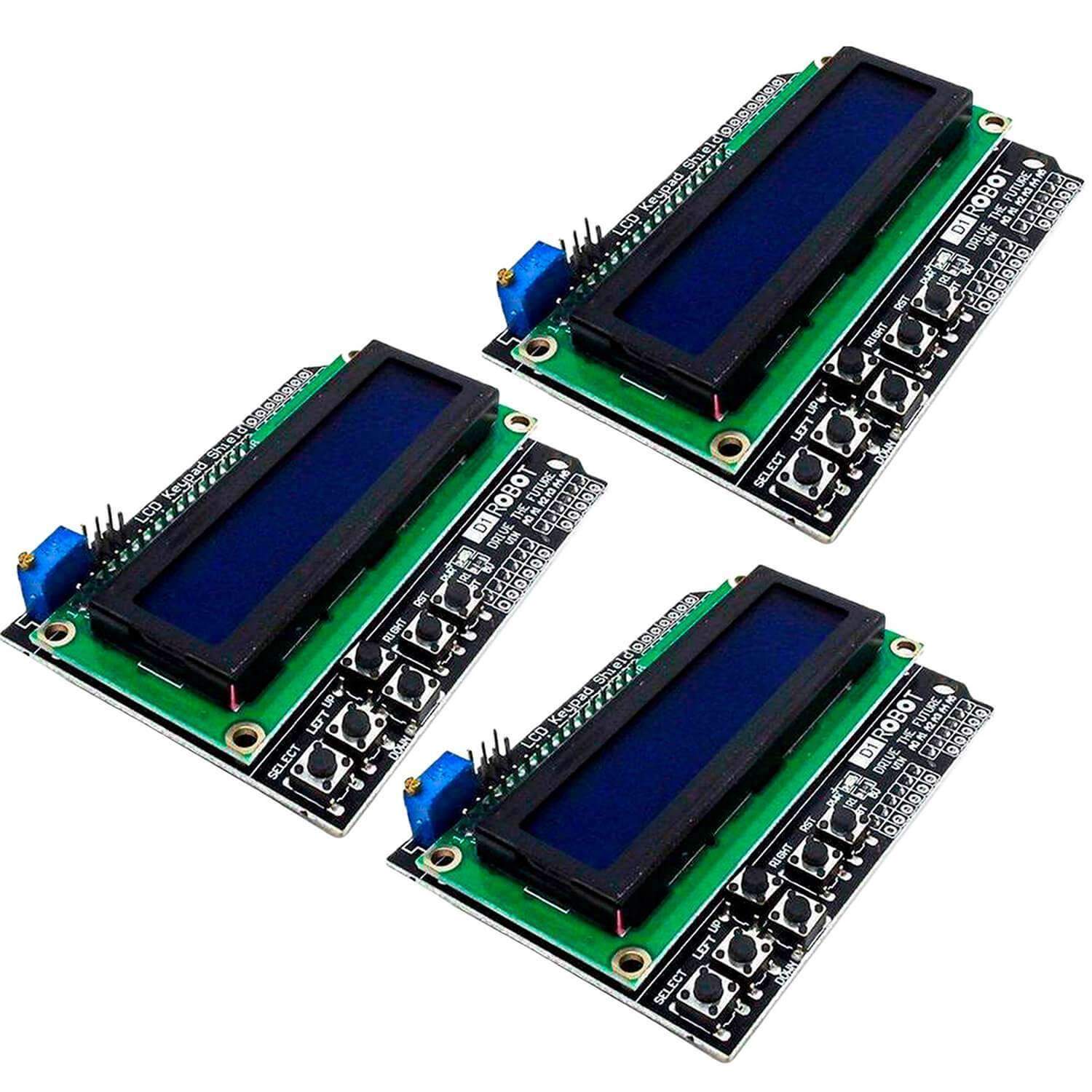

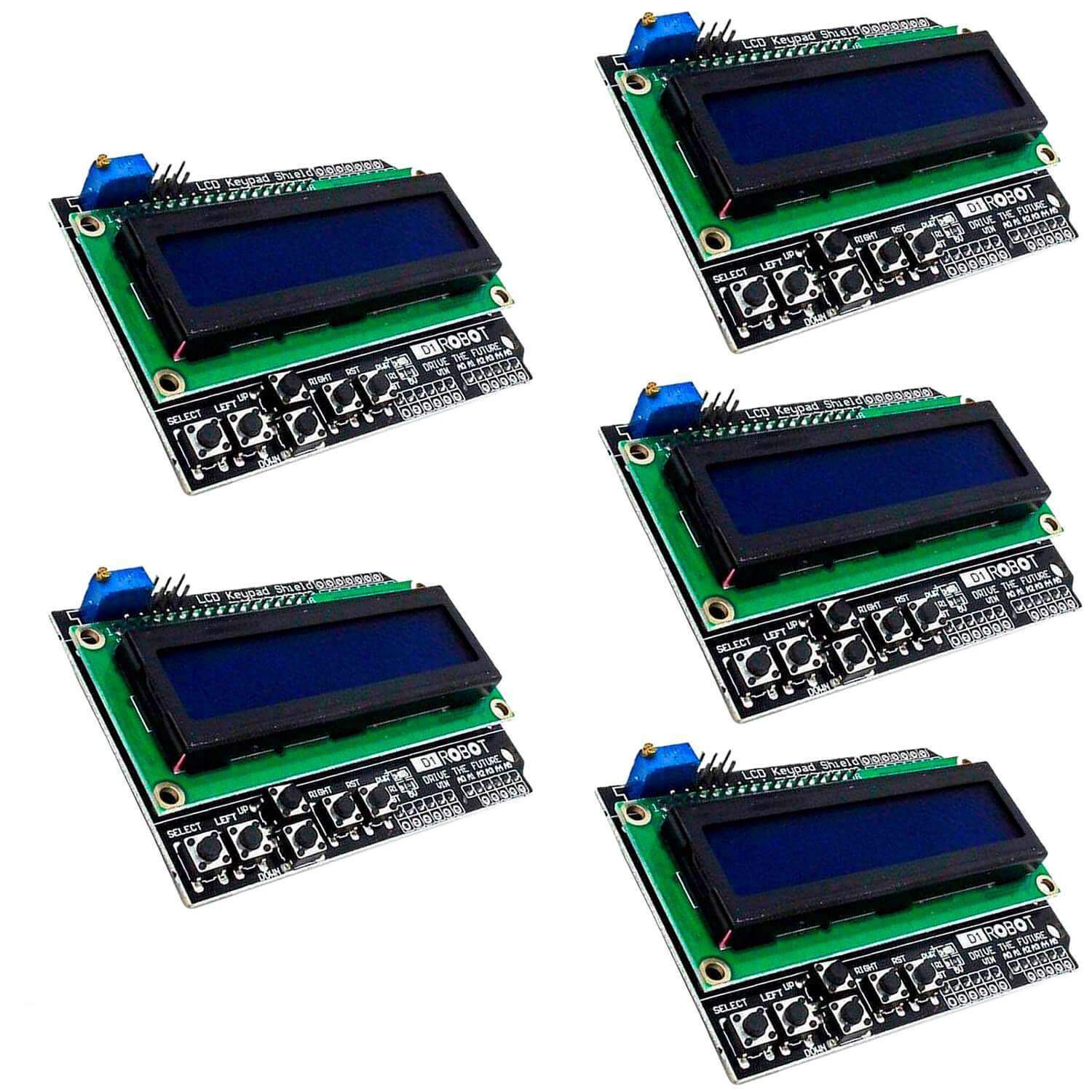

Das AZ-Delivery LCD Shield verfügt über eine 2-zeilige Anzeige mit jeweils 16 Zeichen (weiße Schrift auf blauem Grund) und 6 Drucktastern für die Eingabe.

Für die LCD-Schnittstelle werden die Anschlüsse 4, 5, 6, 7, 8, 9 und 10 belegt. Die Taster werden über ein Widerstandsnetzwerk am analogen Eingang Pin 0 eingelesen.

Der Kontrast des Displays lässt sich über ein Potentiometer einstellen, die Hintergrundbeleuchtung kann ein- und ausgeschaltet werden.

Die Pin-Belegung des LCD-Shields wird im E-Book beschrieben. Mit der RST-Taste kann das Arduino-Programm zurückgesetzt werden.

Spezifikationen:

  • Größe: 80 mm x 58 mm
  • Es stehen 5 Steckplätze für den Anschluss analoger Sensoren zur Verfügung.
  • Betriebsspannung: 5V
  • Verschiedene Anwendungen: Es ist ideal für die Überwachung von Werten von mehreren Sensoren oder ergänzenden Informationen.
  • Erweiterte verfügbare I/O-Pins

Mit Ihrer Bestellung bei AZ-Delivery erhalten Sie ein Produkt in gewohnt hoher Qualität und mit Lieferung direkt aus Deutschland!

Für weiterführende Ideen und Projekte besuchen Sie auch unseren Blog oder downloaden Sie sich unsere eBooks!

AZ-Delivery: Ihr Experte für Mikroelektronik!
